Запасные части к насосу 2.3ПТ-25

№ п/п Наименование, обозначение Чертеж фирмы Обозначение других  заводов-изготовителей Рисунок

1

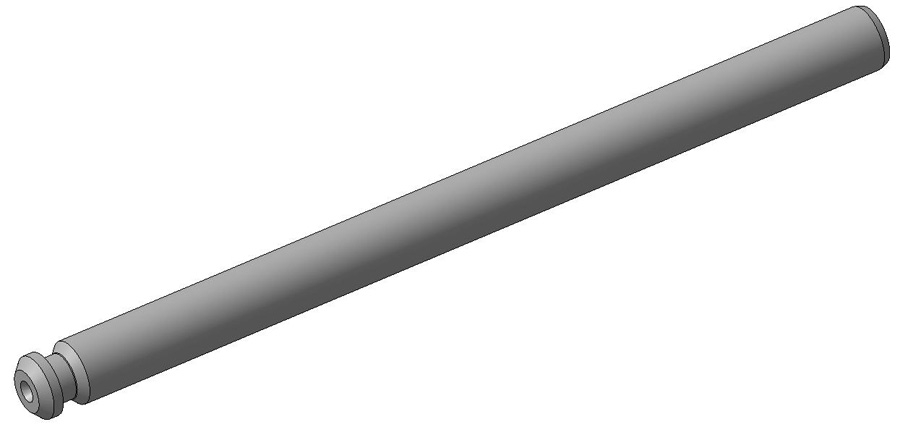

Плунжер насоса 2,3 ПТ-25 (хвостовик для крепления сухарями)

ПТ25.40.001П



2

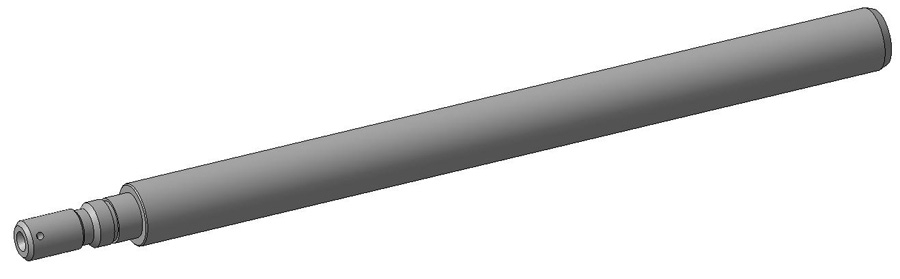

Плунжер насоса 2,3 ПТ-25 (хвостовик резьбовый)

ПТ25.40.001П-01



3

Уплотнение плунжера 2,3ПТ-25Д2 (манжета 1 х 35х25, из спец. резины)

ГОСТ 14896-84



4

Комплект РТИ насоса 2,3ПТ-25 Д2 (67 дет.)

ПТ-25.110П





5

ЗИП насоса 2,3ПТ-25 Д2 (103 дет.)*

ПТ25-100П





5.1

Седло  (1 шт.)

ПТ25.20.201П

Н322.10.01.001

5.2

Седло  (6 шт.)

ПТ25.20.101П

Н322.10.04.001

5,3

Клапан  (1 шт.)

ПТ25.20.202П

Н322.10.01.002

5.4

Клапан  (6 шт.)

ПТ25.20.102П

Н322.10.04.002

5.5

Втулка  (3 шт.)

ПТ25.40.027П

Н322.05.01.004

5.6

Пружина  (1 шт.)

ПТ25.20.204П

Н322.10.01.003

5.7

Пружина  (6 шт.)

ПТ25.20.103П

Н322.10.04.103

5.8

Кольцо защитное  (9шт.)

ПТ25.40.026П

Н322.01.04.004

5.9

Кольцо защитное (3шт.)

ПТ25.40.026-01П

Н322.01.04.004-01

5.10

Кольца РТИ (43 шт)

Гост 9833-73



5.11

Манжеты  (24 шт.)

Гост 14896-84



*ЗИП насоса 2.3ПТ-25 указан для насоса производства ОАО "Свесского насосного завода".

Для  насосов других заводов состав ЗИП и комплекта РТИ отличается и согласовывается при заказе.
